특징

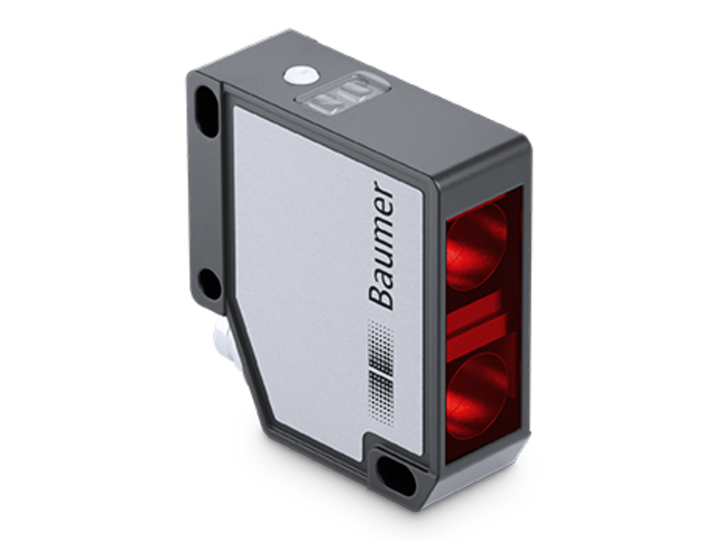

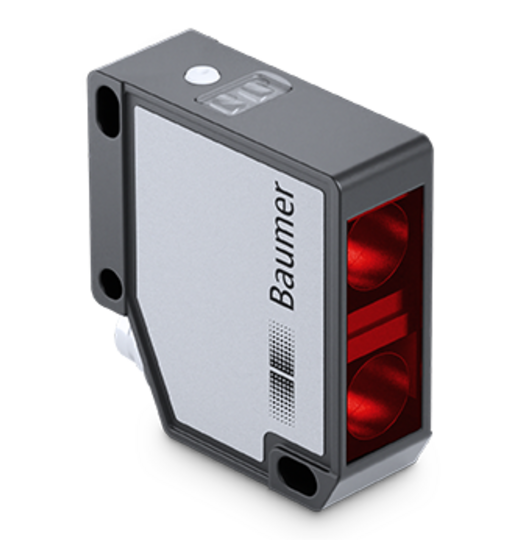

• 작은 사이즈로 유연한 설계 가능
• 노출 시간 자동 조정으로 변화하는 표면에서도 정확한 측정 결과
• 라인 빔 모양으로 구조화된 소재에서 특히 믿을 수 있는 측정 가능
• 다양한 표면에서 높은 측정 성능
• 라이브 시각화를 통해 단순화된 조작
• 직관적인 매개변수화로 모든 사용에서 간단한 센서 최적화

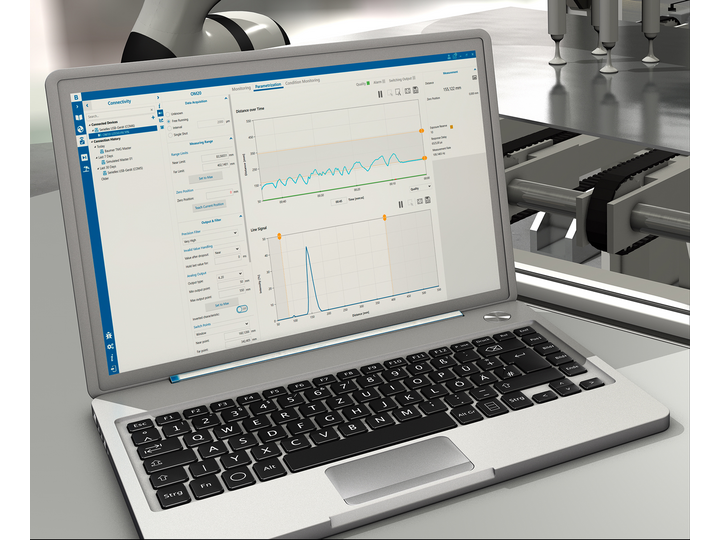

• 측정 결과 시각화로 실시간 분석이 빠르고 단순화된 어플리케이션 개발
• 통합 IO-Link 인터페이스 및 Modbus RTU 프로토콜이 있는 RS485를 통한 추가 데이터로 공정 투명성을 높이고 비용 절감
• 표준화된 IO-Link 스마트 센서 프로파일 (Smart Sensor Profiles, DMS) 사용으로 빠른 통합

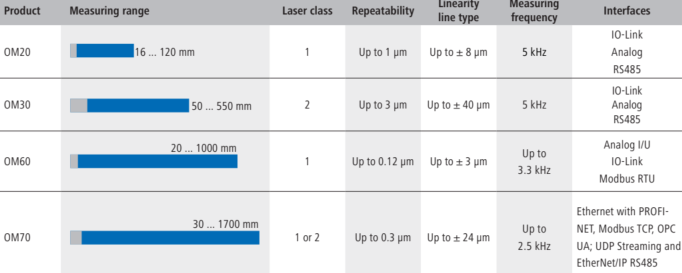

OM20/30 선택 가이드
• 측정 범위 지정
최고의 정밀도를 얻으려면 측정 범위를 가능한 작게 유지해야 합니다.
• 빔 형상 지정
측정 안정성을 높이려면 라인 빔 형태를 사용하는 것이 좋습니다. 매우 작은 물체 또는 틈을 측정할 때는 포인트 센서가 좋습니다.
사양
-
모델명 측정 거리 (mm) 반복 정밀도 (㎛) 선형성 편차 (%) 특징 OM20-P0026.HH.TXN 16 ~ 26 1 ± 0.08 RS485 OM20-P0026.HH.YIN 16 ~ 26 1 ± 0.08 전류 OM20-P0026.HH.YUN 16 ~ 26 1 ± 0.08 전압 OM20-P0120.HH.TXN 16 ~ 120 1~13 ± 0.1 (16-70mm)
± 0.16 (16-120mm)RS485 OM20-P0120.HH.YIN 16 ~ 120 1~13 ± 0.1 (16-70mm)
± 0.16 (16-120mm)전류 OM20-P0120.HH.YUN 16 ~ 120 1~13 ± 0.1 (16-70mm)
± 0.16 (16-120mm)전압 -
모델명 측정 거리 (mm) 반복 정밀도 (㎛) 선형성 편차 (%) 특징 OM30-P0100.HV.TXN 50 ~ 100 1~3 ± 0.08 RS485 OM30-P0100.HV.YIN 50 ~ 100 1~3 ± 0.08 전류 OM30-P0100.HV.YUN 50 ~ 100 1~3 ± 0.08 전압 OM30-P0350.HV.TXN 50 ~ 350 2~30 ± 0.1 (50-200mm)
± 0.15 (50-350mm)RS485 OM30-P0350.HV.YIN 50 ~ 350 2~30 ± 0.1 (50-200mm)
± 0.15 (50-350mm)전류 OM30-P0350.HV.YUN 50 ~ 350 2~30 ± 0.1 (50-200mm)
± 0.15 (50-350mm)전압 OM30-P0550.HV.TXN 50 ~ 550 2~86 ± 0.23 RS485 OM30-P0550.HV.YIN 50 ~ 550 2~86 ± 0.23 전류 OM30-P0550.HV.YUN 50 ~ 550 2~86 ± 0.23 전압
- Technical Data
-
레이저 등급 OM20 시리즈 : 레이저 1 등급
OM30 시리즈 : 레이저 2 등급반복 정밀도 OM20 시리즈 : 1μm, 1~13μm
OM30 시리즈 : 1~3μm, 2~30μm, 2~86μm측정 빈도 OM20 시리즈 : 5kHz
OM30 시리즈 : 5kHz인터페이스 IO-Link, Analog, RS485
