제품번호 : 13

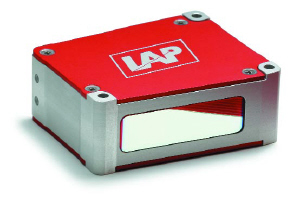

ATLAS 시리즈 : 초소형 초정밀 레이저센서

비 접촉 측정방식
다양한 측정 영역 : 2 ~100mm
고정도 분해능 : 0.04μm(40 nano)
고속 측정: 4 kHz(옵션 : 10 kHz)
최소 Spot: ø30μm
인터페이스 : 4-20mA, RS485
광택면, 색깔 존재 워크 측정
전용 소프트웨어

특징

 Bar material (endless/piece) : distance, width, thickness, longitudinal profile, cross profile
• Web material and boards : distance, thickness, flatness, longitudinal profile, cross profile, sag
• Materials on drums : diameter, face profile
• Other exaplems : pasition, alignment, deflection, sag, concentricity, clearance, runout

사양


모델 측정 범위 (mm) 기준 거리 (mm) 분해능 (㎛) 직선성 (㎛)
ATLAS 2 2 40 0.033 ±2
ATLAS 5 5 53 0.083 ±5
ATLAS 10 10 64 0.166 ±10
ATLAS 30 30 70 0.5 ±30
ATLAS 70 70 95 1.17 ±70
ATLAS 100 100 105 1.67 ±100

Technical Data
레이저 타입Laser diode, Red (650nm), Class 1
응답 시간4, 10kHz
인터페이스RS485, 4-20mA
전원24V DC
보호 등급IP54
사용 온도0°C ~ 45°C
사이즈65 x 80 x 32mm (250g)
